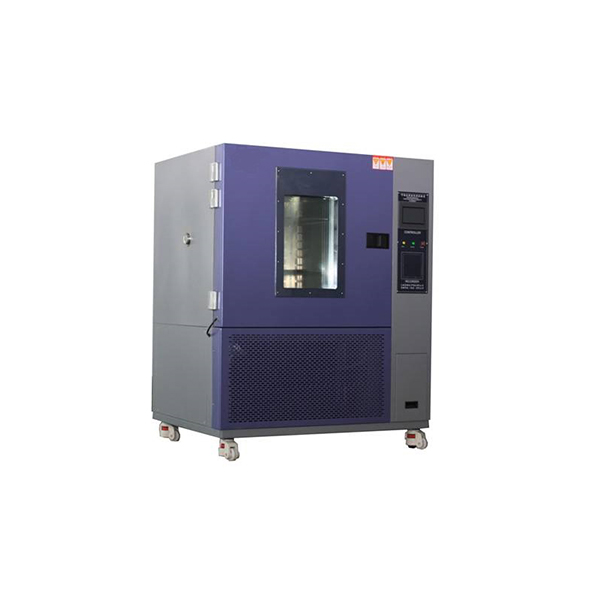

藥品穩定性試驗箱
藥品穩定性試驗箱用于制藥業、醫學、生物技術行業和所有包括生命科學的相關工業的潛心研究。ＧＭＰ原則的要求�。玻怠妫叮埃ィ遥葷穸乳L期穩定性試驗條件。在加速試驗中４０℃／７５％ＲＨ濕度考查６個月標準，是制藥行業的穩定性試驗系統領域，主要模擬環境氣候中溫度、濕度、光照試驗。
箱體結構
材質結構：外箱材質：均采用優質冷軋鋼板數控機床加工成型，外殼表面進行噴塑處理，
更顯光潔、美觀
溫濕度循環系統：采用特制空調型低噪音長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪，以達強度對流垂直擴散循環
箱門內壁裝有８～１０支２０Ｗ日光燈進行光照試驗
內部工作室另裝一片鋼化玻璃門使產品和燈管隔離
箱門具備大視角保溫真空鋼化玻璃，便于用戶視察樣品試驗過程
采用優質的門封條和保溫材料令整機性能更優越
門把手：采用無反作用門把手，操作更容易
腳輪：機器底部采用高品質可固定式ＰＵ活動輪
冷凍系統
制冷壓縮機：采用原裝丹麥＂丹佛斯＂全封閉；體積小、重量輕、噪音低、效率高、壽命長而享譽世
界制冷行業，尤其是丹佛斯壓縮機的抵噪音設計，高效率和節能的象征
冷媒：進口Ｒ２２ Ａ或�。遥保常矗�
冷凝器：風冷式盤管
蒸發器：鰭片式
其它附件：制冷干燥過濾器、電磁閥
供電條件
電源要求：ＡＣ３８０Ｖ±１０％�。担啊溃埃担龋∪辔寰�制
預裝功率：總功率＋２．０ＫＷ
安裝現場為設備配置相應容量的空氣或獨立動力開關，（建議電源開關容量：３２Ａ）
環境條件
環境溫度：５℃～＋３０℃（２４小時內平均溫度≤３０℃）
環境濕度：≤８５％ＲＨ
規格與技術參數
型號ＳＨＹ－１５０ＧＳＰ
有效輻照區域：６００×４０５×６２０ｍｍ
外形尺寸Ｄ×Ｗ×Ｈ�。福埃啊粒梗保啊粒保叮常埃恚�
溫度范圍：ａ：無光�。啊妗叮怠�
ｂ：有光�。保啊妗叮怠�
濕度范圍：４０－９８％ＲＨ
光 照 度：０～６０００ＬＸ（可調）
控溫精度：±０．１℃
恒溫波動溫度：±０．５℃
恒溫波動濕度：±３％ＲＨ
溫度傳感器：原裝進口瑞士鉑電阻ＰＴ１００
濕度傳感器：ＰＴ１００濕度直接感應；
加熱信號輸出：采用青島威威固態繼電器
標準配件：水泵一只、水箱１只、樣品擱板３塊、５０ｍｍ的電纜引線孔１個、日光燈１０支。
箱體結構
外膽均采用優質Ａ３鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；
內室材料使用鏡面ＳＵＳ３０４Ｂ板，具有耐酸、耐腐蝕易清洗特點；
樣品架可根據需要調節上下的位置；
測試引線孔在工作室左側，使用時可打開孔蓋；
箱門具備大視角保溫真空鋼化玻璃，便于用戶視察樣品試驗過程；
采用優質的門磁封條和保溫材料令整機性能更優越；
根據歷史經驗專業設計實驗設備以來，具有合理的風道循環系統，使得箱體內溫濕度達到最高均勻性；
箱門內壁裝有８～１０支日光燈進行光照試驗，為保護燈管使用壽命，內部工作室另裝一片鋼化玻璃門使產品和燈管隔離。
冷凍系統
制冷壓縮機：采用原裝丹麥＂丹佛斯＂全封閉；體積小、重量輕、噪音低、效率高、壽命長而享譽世界制冷行業，尤其是丹佛斯壓縮機的抵噪音設計，高效率和節能的象征。
冷 媒：進口Ｒ４０４
冷凝器：風冷式盤管
蒸發器：鰭片式
其它附件：制冷干燥過濾器、電磁閥
執行元器件
日本富士小型繼電器
法國＂施耐德＂交流接觸器：機械壽命高達２０００萬次；電壽命高達２００萬次。＂ＴＨ＂防護處理，可以在濕熱的環境中使用。產品本體上可以附加輔助觸頭，通電／斷電延時觸頭，機械閉鎖等模塊
使用條件
１、安裝場地
地面平整，通風良好
設備周圍無強烈振動
設備周圍無強電磁場影響
設備周圍無易燃、易爆、腐蝕性物質和粉塵
設備周圍留有適當?shù)氖褂眉熬S護空間，
２、供電條件
電源要求：ＡＣ３８０Ｖ±１０％�。担啊溃埃担龋∪辔寰�制
預裝功率：總功率＋２．０ＫＷ
要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用（建議電源開關容量：３２Ａ）
３、環境條件
環境溫度：５℃～＋３０℃（２４小時內平均溫度≤３０℃）
環境濕度：≤８５％ＲＨ
４、供水條件（僅限濕熱型及需要用水設備）
采用純凈水、蒸餾水、去離子水。電阻率≥５００Ω．ｍ
５、其它注意事項
試驗過程中打開試驗箱的門，會造成箱內的溫、濕度波動；在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕汽，可能會造成制冷系統換熱器結冰而無法正常工作
控制器
溫度控制器（如右圖）：原裝韓國進口大屏幕程控儀；
控溫儀規格：精度：０．１℃；
測 溫 體：Ｐｔ１００測試傳感器；
控制方式：熱平衡調溫調濕方式；
帶ＲＳ２３２和ＲＳ４８５計算機接口實行人機對話、聯機數據傳輸及遠程控制功能；
配送智能化計算機控制支持軟件系統；
儀表可顯示設定參數、當前運行程式號、當前運行時間及剩余時間、加熱器工作狀態、加濕器工作狀態、程式運行趨勢、循環剩余次數等；
程式自動運行、停機后自動斷電；
儀表能實現手動ＰＩＤ控制及ＰＩＤ自整定功能、能展現程式運行曲線、能定值控制與程式控制進行無憂切換、能中文與英文進行無憂切換、能自動進行故障顯示、報警。
設備功能
藥品穩定性試驗箱是用來對藥品失效評測所需長時間穩定的溫度、濕度環境和光照環境進行測量的儀器。適用于制藥企業對藥品及新藥的加速試驗、長期試驗、高溫試驗和強光照射試驗，是制藥企業進行藥品穩定性試驗最佳選擇方案。
★穩定性試驗條件：
★長期留樣的穩定性試驗的儲藏條件：
溫度：＋２５℃±２℃
濕度：６０＋５％ＲＨ
時間：１２個月
★加速穩定性試驗的儲藏條件
溫度：＋４０℃±２℃
濕度：７５＋５％ＲＨ
時間：６個月
強光照射條件光照度：４５００＋５００ＬＸ
主要特點
１、采用微電腦控制溫度，濕度，控制穩定，準確，可靠。
２、獨特風道循環系統，確保工作室內部風力分布均勻。
３、溫濕度控制器，壓縮機，循環風機等零部件均采用進口產品，具有穩定，安全可靠的特點。
４、獨立超溫，低溫聲光跟隨蹤報警系統，保證試驗安全運行不發生意外。
５、升溫，降溫，加濕系統完全獨立可提高效率。
６、采用進口不銹鋼內膽，四角半圓弧易清潔。
控制特點
藥品綜合穩定性試驗箱溫濕度采用進口液晶觸摸屏控制器，相對溫濕度性能精確的設定顯示，分辨率達到０．１℃／０．１％ｒｈ。
１． 藥品穩定性試驗箱獨特的人性化設計：１）、采用世界環保潮流、全新無氟設計，低能耗、高效率、促進節能，使你和藥品一樣讓您始終走在健康生活的前沿。２）、集微電腦控制器，控制穩定、準確、可靠。３）、采用３０４不銹鋼內膽，四角半圓弧形，易清潔，便于操作。４）、獨特風道循環，確保工作室內部風力分布均勻。５）、箱體左側有一直徑２５ｍｍ的測試孔，便于觀察實驗狀態。
２． 連續運行保證：１）、連續運行無需化霜，避免在使用過程中，因為化霜產生箱內溫濕度波動。２）、兩套進口壓縮機自動切換，確保藥品試驗長時間連續運行不發生故障。突破其他國內藥品試驗箱無法長時間連續運行的缺陷。
３． 藥品穩定性試驗箱品質保證：
溫濕度控制器、壓縮機、循環風機等關鍵零部件尚測均采用進口產品，具備長時間運行穩定、安全、可靠等特點。
１． 安全功能：
獨立限溫報警系統，能聲光報警提示操作者，保證實驗室安全運行不發生意外。溫度偏低或 偏離及超溫報警。
１． 進口濕度傳感器：
選用能在高溫狀態運行的濕度傳感器，避免干濕球濕帶頻繁更換帶來的煩惱。
１． 藥品穩定性試驗箱紫外殺菌系統：
紫外殺菌燈置于箱內后壁，可定期對箱體內部進行消毒，可有效殺滅箱體內循環空氣和增濕盤水蒸氣的浮菌，從而有效防止藥品試驗期間的污染。
１． 光照度自動監測和控制：
突破現有國產穩定試驗箱光照度無法監測和控制的缺陷，采用光傳感器進行監測并無級可調，減少由于燈管的老化造成光照度衰減和試驗誤差。
１． 資料記錄與故障診斷顯示：
當試驗箱發生故障，動態顯示屏?xí)霈F(xiàn)故障信息，試驗箱運行故障一目了然�？蛇B接打印機或４８５通訊接口，用電腦和打印機記錄溫度和時間曲線，為試驗過程數據儲存與回放提供有力保證。
１． 藥品穩定性試驗箱可程式觸摸屏控制器：
２．�。保�、控制器操作界面設中英文可供選擇，即時運轉曲線圖可由屏幕顯示。
３．�。玻�、資料及試驗條件輸入后，武漢尚測試驗設備有限公司控制器具有熒屏鎖定功能，避免人為觸摸而停機。
４．�。常�、具有１００組程式１０００段９９９循環步驟的容量，每段時間設定最大值為９９小時５９分。
５． ４）、采用超大屏幕觸摸式熒幕畫面，熒幕操作簡單，程式編輯容易。
６．�。担�、具有Ｐ．Ｉ．Ｄ自動演算功能，使溫濕度控制更為精確穩定。
７．�。叮�、具有ＲＳ－２３２或ＲＳ－４８５通訊界面，可在電腦上設計程式，監視試驗過程并執行開關機等功能。
８．
技術措施
１、制冷系統：兩套原裝進口制冷系統，可自動切換工作，保證設備長期連續運行。
２、調節方式：平衡式調溫調濕方式，保證溫濕度精確可靠，波動度小。
３、安全保護：獨立限溫報警系統。
４、控制器操作界面設中英文可供選擇，即時運轉曲線圖可由屏幕顯示。
５、具有１００組程式１０段９循環步驟的容量，每段時間設定最大值為９９小時５９分。
６、資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機。
７ 、具有ＲＳ－２３２或ＲＳ－４８５通訊界面，可在電腦上設計程式，監視試驗過程并執行開關機等功能。
操作規程
１． 藥品穩定性試驗箱目的和范圍
建立藥品穩定性試驗箱的操作規程，確保藥品穩定性試驗箱的正確使用。本規程適用于藥品穩定性試驗箱的操作與維護。
１． 藥品穩定性試驗箱環境條件
１、溫度：５～３５℃；相對濕度：≤８５％Ｒ．Ｈ；
２、電源：采用２２０±２２Ｖ、５０Ｈｚ／２０Ａ的電源。
３、供水條件：加濕器用水，采用蒸餾水、去離子水或純凈飲用水。
１． 安裝檢查
１、設備安裝后，首先檢查系統組件是否因運輸損壞、碰傷。
２、連接好蒸餾水或去離子水進水管，進水壓力不宜過大。
３、接通電源，儀表應有顯示。
４、接通照明開關，箱內上方的照明燈應亮。
１． 藥品穩定性試驗箱控制系統
Ａ、儀表操作
１、用智能電腦溫度控制儀表控制溫濕度，直接設定和顯示溫濕度，并可在線修正測量誤差等。
２、打印機實時監測記錄箱內溫濕度數據和曲線，年，月，日和北京時間。
３、采用獨立可調溫度控制器作獨立超溫保護器。
４、一時間累計計時器，以記錄設備總工作時間。
Ｂ、指示燈
１、工作時燈亮。
２、加濕：加熱器工作時燈亮。
３、溫濕度偏差報警：當測量溫濕度超過或達到設定的ｔＢ或ＨＢ值，產生聲光報警，報警聲可通過面板開關消除。
４、超溫：當工作室溫度超溫保護設定溫度時此燈亮，并切斷加濕電源。
５、斷水：蒸氣加濕水系統缺水時，此燈亮，并切斷加濕電源。
Ｃ、控制開關
１、電源：打開電源開關按鈕，系統總電源接通。
２、照明打開此開關，箱內上方照明燈亮。
３、制冷：打開制冷開關按鈕，制冷機開始制冷或除濕工作。
４、報警聲消除：發生溫濕度偏差報警時，可通過此開關消除報警聲。
１． 藥品穩定性試驗箱操作及使用
Ａ、藥品穩定性試驗箱操作
１、接通試驗箱供電電源。
２、打開電源開關。
３、設置超溫保護溫度值，一般將其設為高于工作溫度１０－２０℃左右。
Ｂ、溫濕度記錄儀參數設置
１、在儀表通電后，按下功能鍵，此時上排窗顯示＂Ｌｏｃｋ＂符號，下排窗顯示密碼值，此時您只要按動▲鍵和▼鍵，既可對儀表進行規定范圍內任意值設定。
２、打印參數設置范圍
ｔ：打印周期，單位分，ｔ＝０為停止打��；
Ｙｅａｒ年份，０１～９９；
ＦＥ３：分鐘，０～５９；
Ｈｏｕｒ：小時，０～２３；
ＹＵＥ：月份，１～１２；
ｄＡＴｅ：日期，１、３、５、７、８、１０、１２月為３１天，４、６、９、１１為３０天，２月為２９天。
Ｃ、注意事項
１、操作藥品穩定性試驗箱應有專人負責，應經常注意設備運行狀態；
２、應經常觀察加濕儲水容器的水位高低，以避免缺水。
確定選型：
一：確定藥品穩定性試驗箱將使用的行業范圍
一般分為：原料藥廠，成品藥廠，化妝品，中藥這四種行業
二：確定藥品穩定性試驗箱用途
一般分為：新藥研發、 藥品留樣、 低溫試驗、影響因素
三：確定藥品穩定性試驗箱溫度范圍
現市面上的確定藥品穩定性試驗箱的溫度范圍在０至６５度。
四：確定藥品穩定性試驗箱溫度范圍
現市面上的確定藥品穩定性試驗箱的濕度范圍在４０～９５％ＲＨ
五：確定藥品穩定性試驗箱照度范圍
現市面上的確定藥品穩定性試驗箱的照度范圍：４５００ＬＸ一０～６０００ＬＸ
六：確定藥品穩定性試驗箱實驗物品多少或重量
主要是看廠家的穩定性試驗箱擱板承重范圍是否能達到最大重量
七：確定藥品穩定性試驗箱實驗場地大小
記錄好藥品箱使用場地位置，場地大小 ，場地環境。
八：確定藥品穩定性試驗箱的容積大小
現市場上藥品穩定性試驗箱的主要大小規格為８０Ｌ／１５０Ｌ、２５０Ｌ／５００Ｌ、１０００Ｌ、或定制
九：確定客戶藥品穩定性試驗箱預算高低以及是否有配件要求
根據客戶的預算推薦數字＼液晶觸摸屏
配件要求：無紙記錄儀、進口記錄儀、在線監控／ＲＳ４８５、短信報警系統、紫外殺菌系統
十：確定藥品穩定性試驗箱服務的需求
是否需要上門調試？是否需要３Ｑ認證？第三方報告？延保需求？等相關服務
